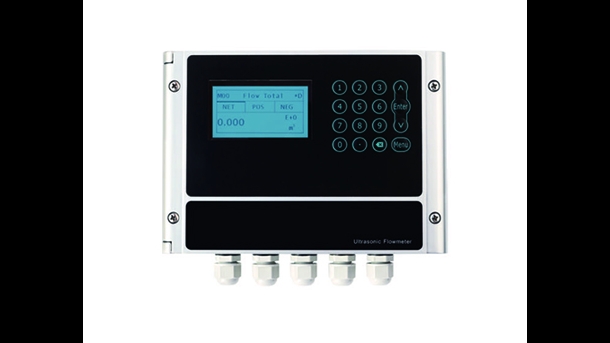

SWU 801 壁挂式超声波流量计

   SWU 801是一款专门针对水的经济型时差式超声波流量计，具有高反应速率，低功耗，稳定性高的特点外。依旧延续了自主研发的 TGA 技术。

   TGA是我司研究超声波时间测量算法并参考现有各种TDC算法，最终成功研发实现的一种高速、高精度测量的过程时间测量算法。

 “TGA”的时间测量精度可以达到几十ps。同时又具备超声波流量计安装简单使用方便，在不破管，不停水停工的情况下完成安装的特点。

■   可搭配使用RTD模型与温度传感器，

      成为计量供热管道，

      空调制冷管路的热、冷量消耗的能量表。

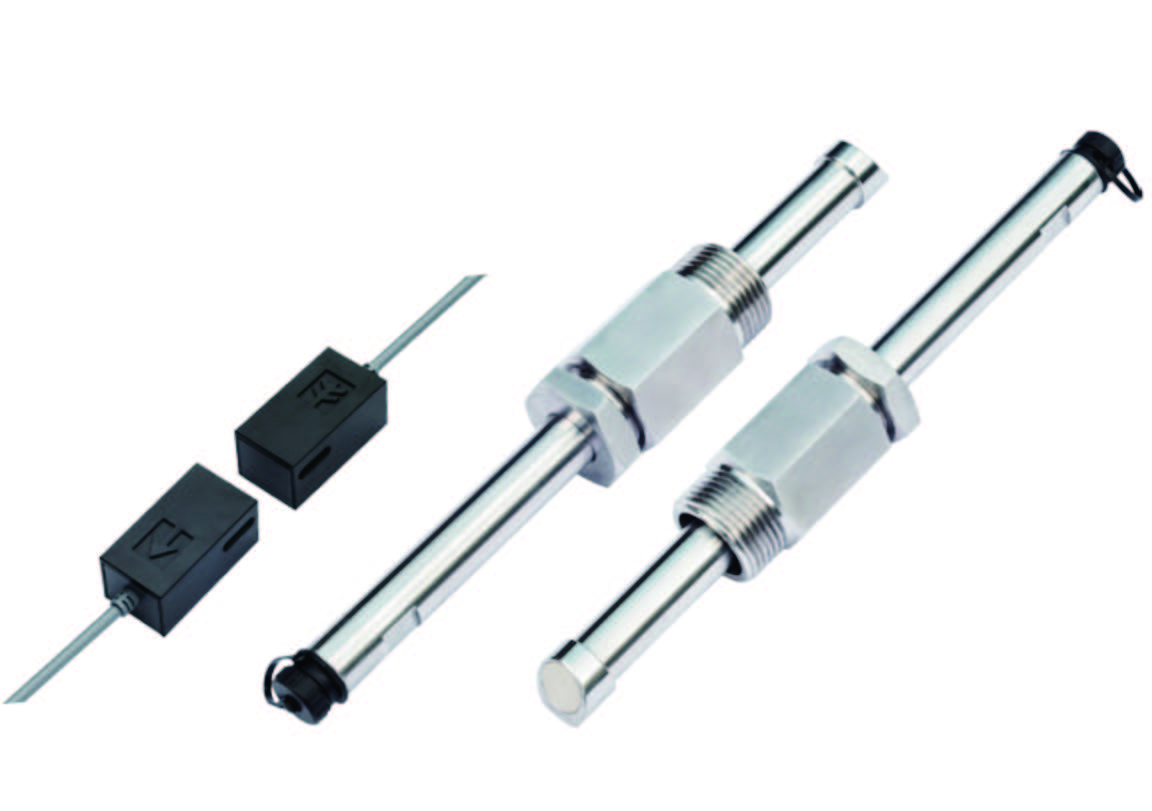

■   插入式和外夹式两种传感器可供选择

■   普通标配插入式传感器温度上限130℃

典型应用

 ■      热电厂

 ■      石油化工

 ■      水处理行业

基本参数

功能

输出

模拟输出: 4~20mA,

最大负载 750Ω

脉冲输出: 0~10KHz

温度

变送器: -20°C~60°C

传感器: -40°C~75°C，标准

物理特性

传感器

IP68

密封式设计

双绞屏蔽出线

标准/最大线长：9米/274米

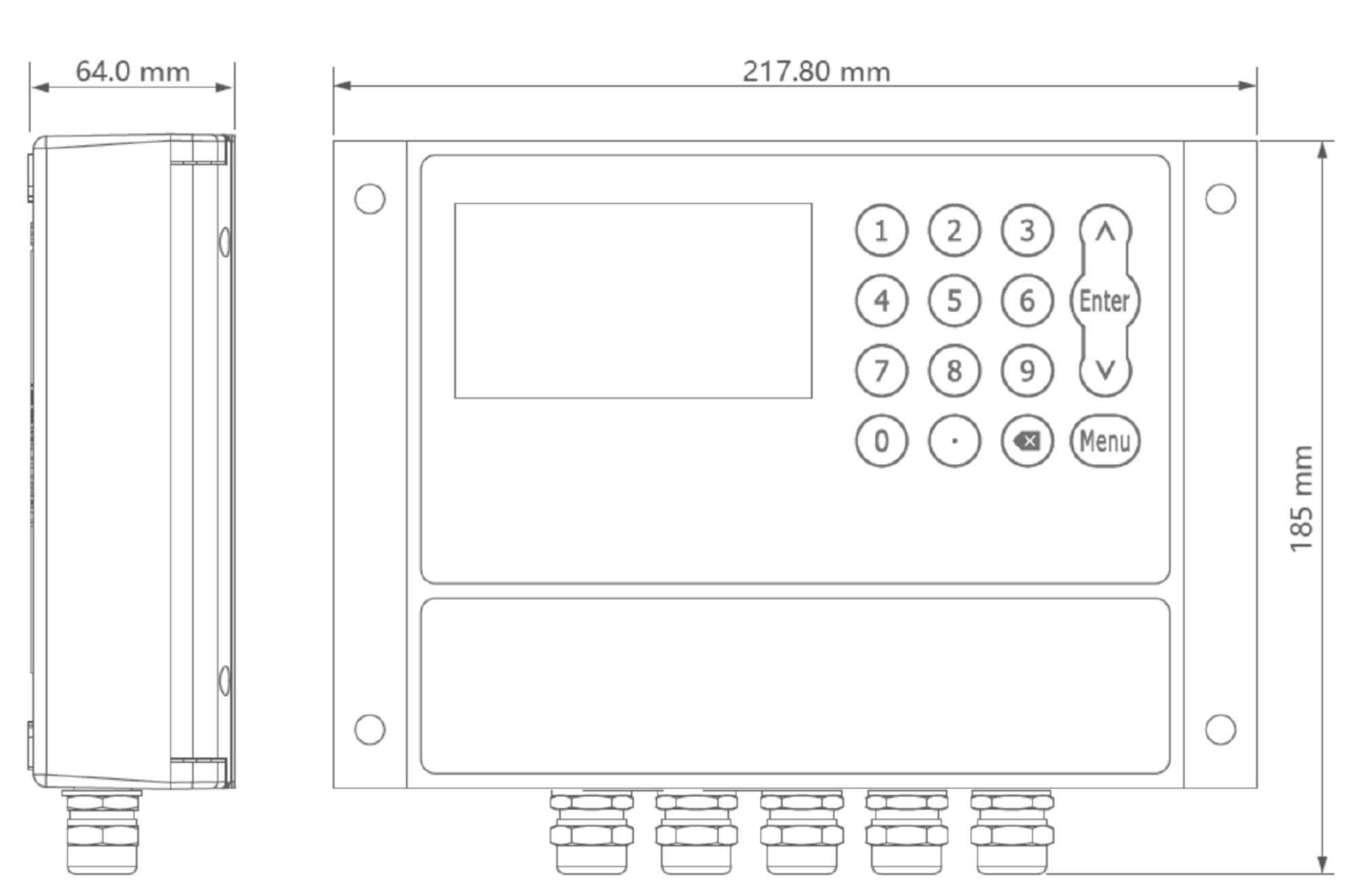

                                                                                                              变送器尺寸

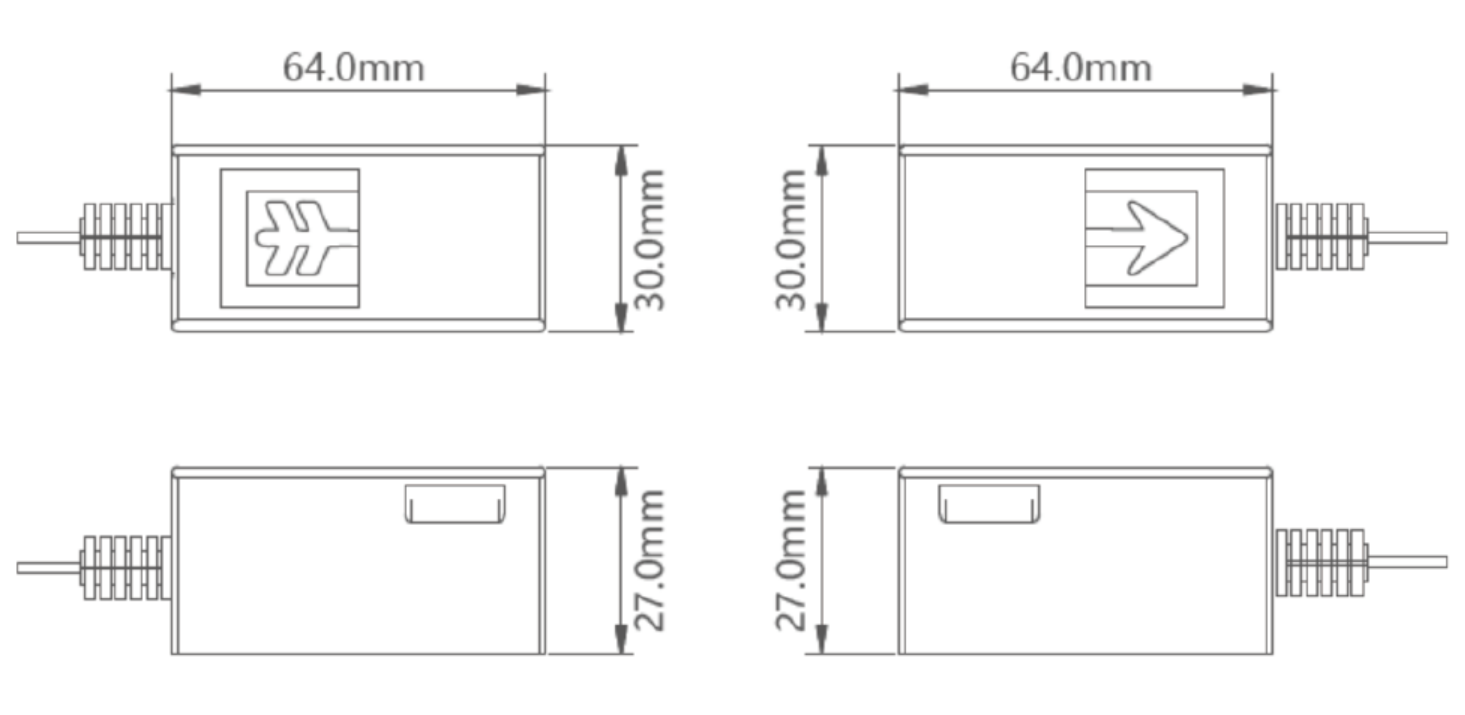

  外夹式

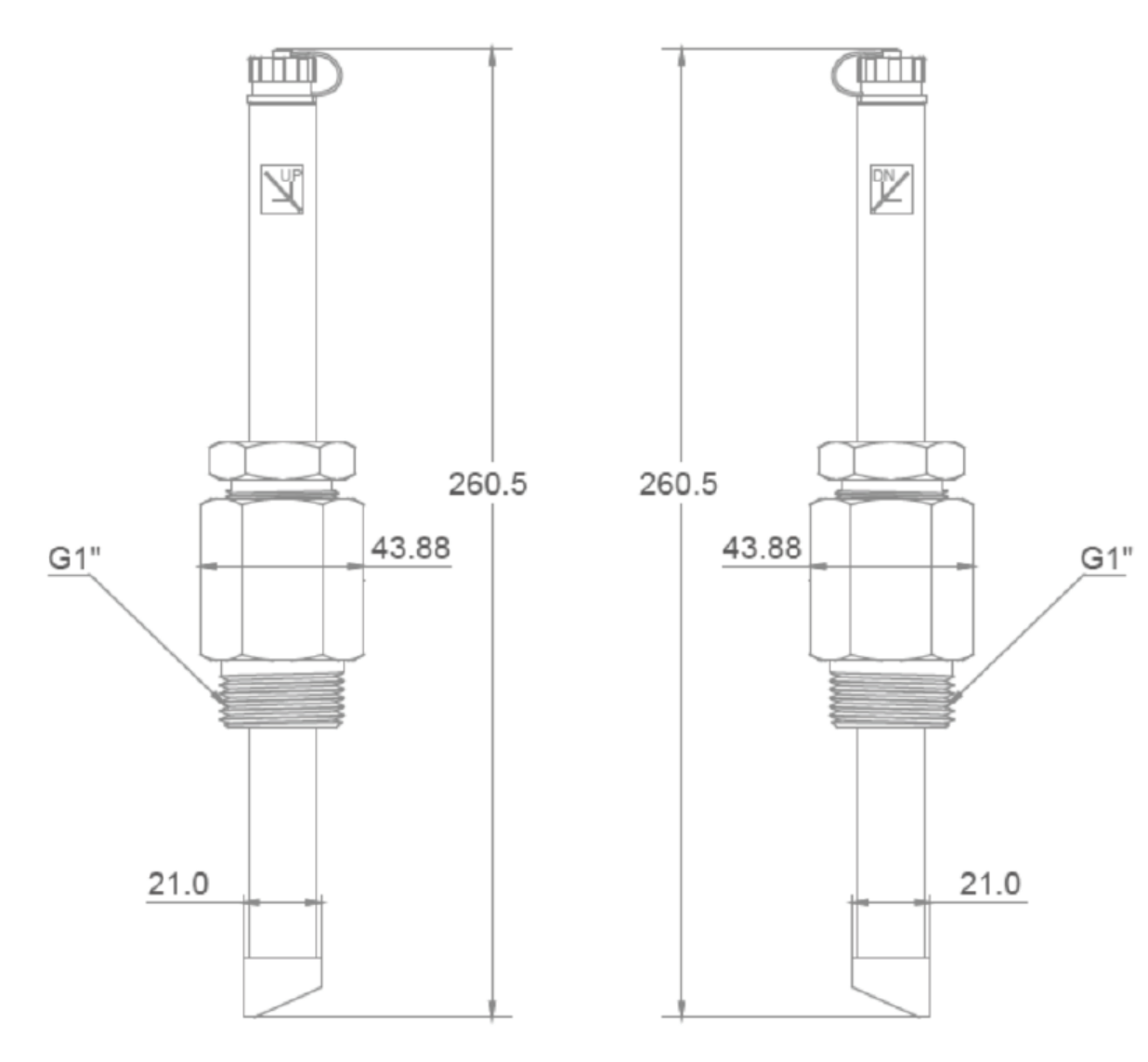

插入式

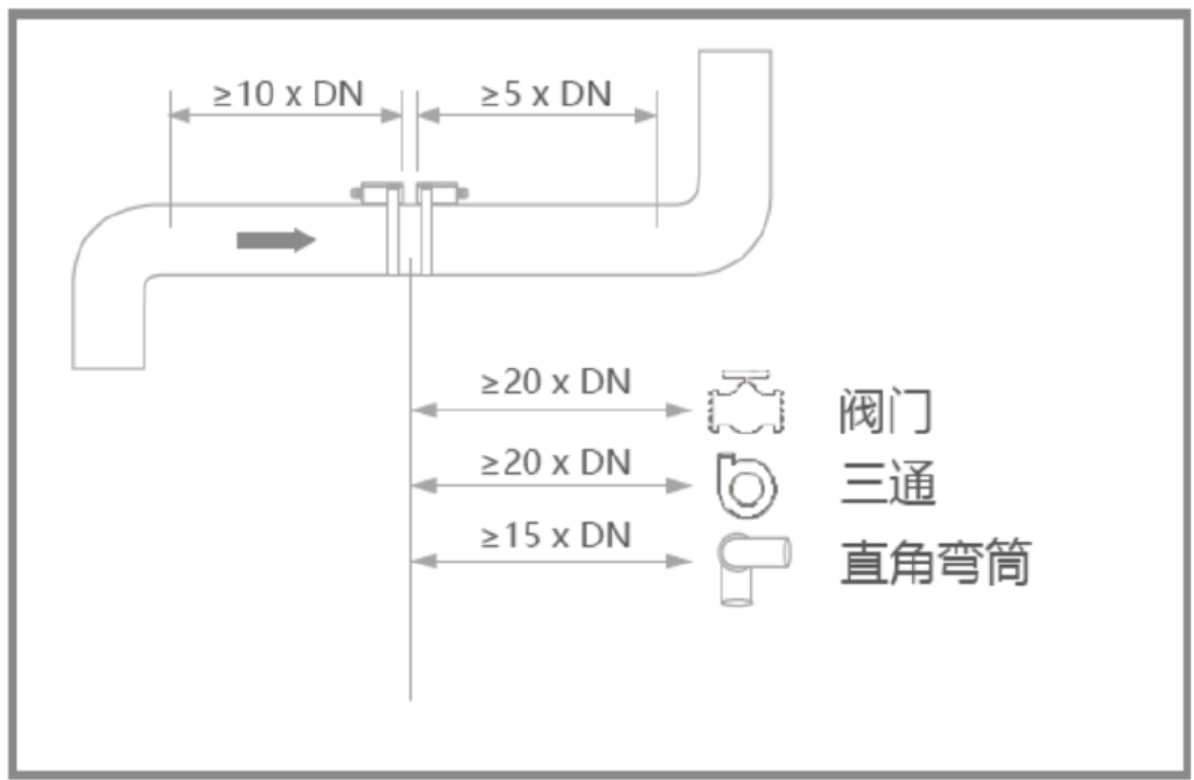

测量管道为满管状态是流量计正确测量的前提。

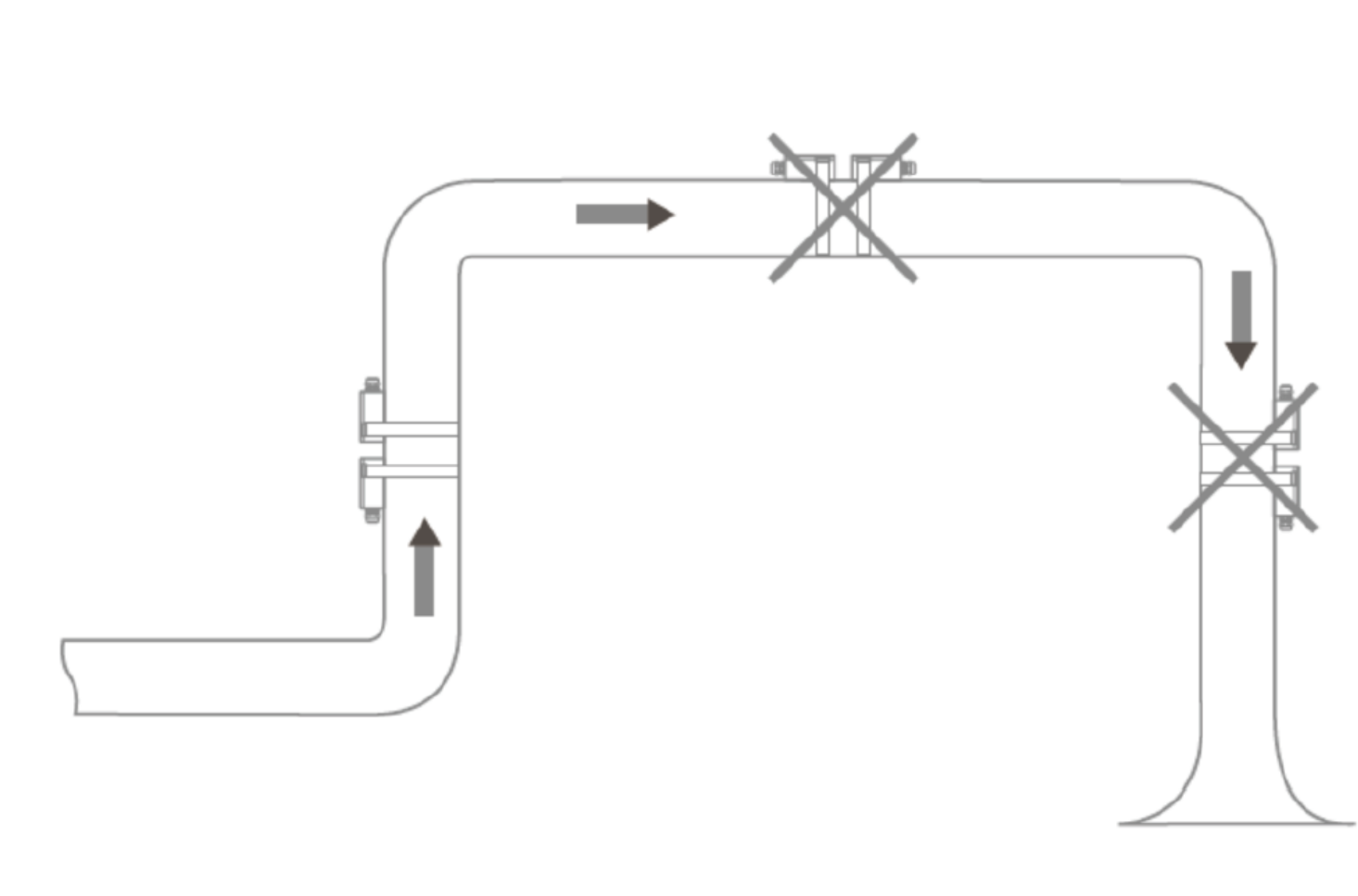

测量管中如果出现气体积聚或形成大量气泡现象时，会增大误差。因此，请避免下列安装位置：

● 管道最高点，易积聚气泡。

● 直接安装在向下排空管道的上方。

向下管道

此外，在向下排空管道上安装流量计时，建议安

装节流孔板或一段缩径管，防止管路空管。

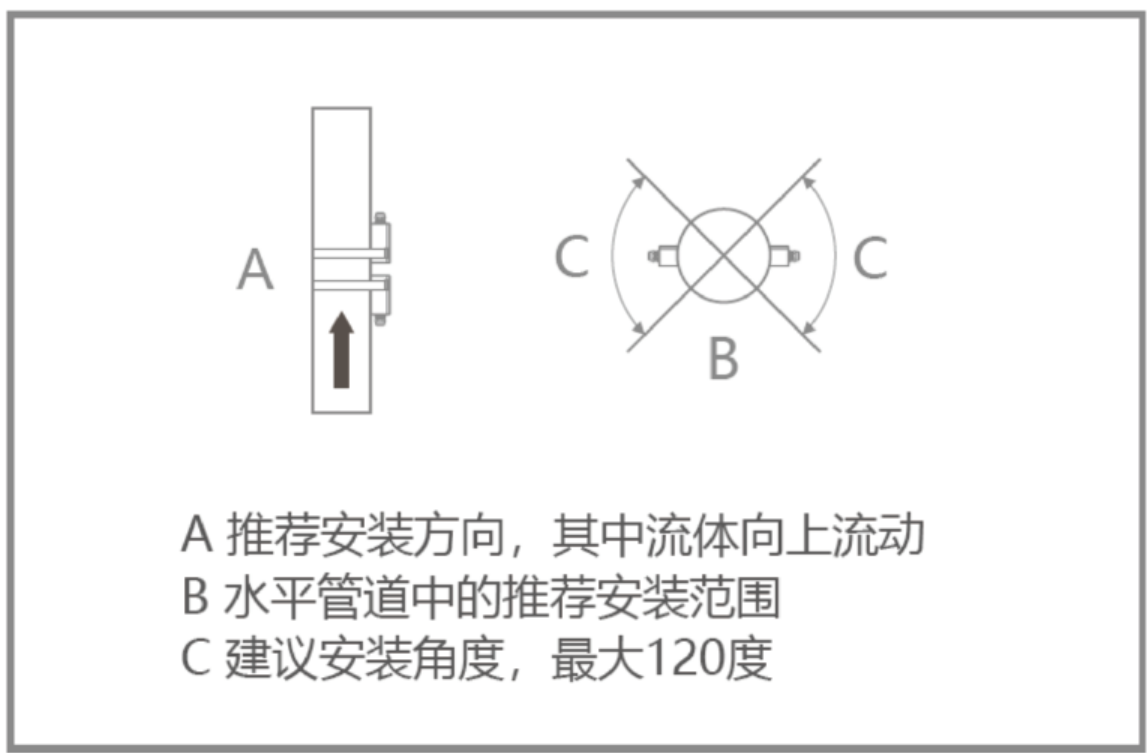

竖直管道

如果需要在竖直管道上安装传感器时，建议选

择流体方向是自下向上流动的管道(视图A)。选择此

安装位置，管道内流体静止时，其中夹杂的固体介

质将下沉，气体将上升，远离传感器。这样的管道

可完全自排空气泡，也不会产生固体粘附。

水平管道

如果需要在水平管道上安装传感器时，建议在（视图B）所示的C区域内进行安装，避免管道顶部的气体和空气积聚，以及管道底部的沉积物对测量的影响。

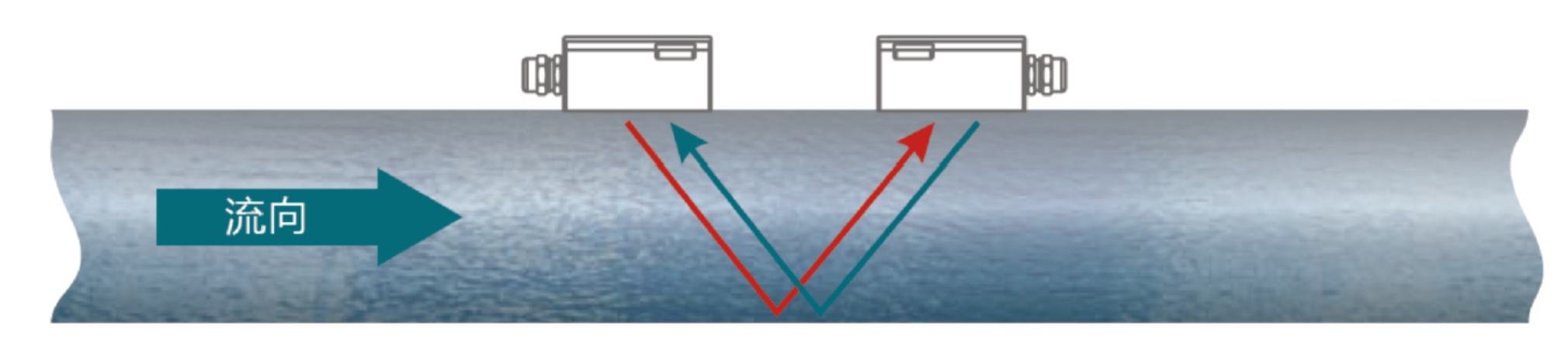

        超声波时差式测量方法是指在流动流体中的相同行程内，用顺流和逆流传播的两个超声信号的传播时的时间差来确定沿流向流体平均流速所进行的流体流量的测量方法。

       在原有流量计的基础上加装温度传感器和温度集算模块。将匹配好的温度传感器分别安装在冷（热）量交换回路的进水口和出水口位置，用于采集温度的进水口跟出水口温度信号。经过集算模块计算出温度差从而得到载热或制冷介质从入口到出口所释放或吸收的冷（热）量能量值。
