PSP 100 电子压力开关
主要功能
- 测量范围：0... 100 mbar 至 40 bar:
- 4 位 LED 显示测量值:
- 适合测量粘稠和胶状介质:
- 食品工业、制药行业:
- 规格
- 数据表
规格
| 描述 | ||
| 电子压力开关 PSP 100 完美结合了以下功能： ◆ 智能压力开关 ◆ 数字显示模块 适合测量粘稠和胶状介质。 PSA 100 标准配置一个 PNP 节点和一个带 4 位LED 显示的可旋转显示模块，可选 2 个节点输出。 | ||
| 产品特点 | ||
| ■ 测量范围：0... 100 mbar 至 40 bar ■ 4 位 LED 显示测量值 ■ 可旋转可设置数显模块 ■ 1 个或 2 个独立 PNP 节点输出，可任意设置 | ||
| 典型应用 | ||
| ■ 食品工业 ■ 制药 | ||
| 技术参数 | ||
节点 | 标准 | 1 个 PNP 节点输出 |
| 可选 | 2 个 PNP 节点输出 | |
| 最大开关电流 | 125 mA | |
| 复现误差 | ≤± 0.1 % FSO | |
| 开关频率 | 最大 10 Hz | |
| 开关寿命 | > 100 x 106 | |
| 延迟 | 0 ... 100 s | |
输出 | 2 线制电流信号 | 4~20 mA |
| 3 线制电压信号 | 0~5 V | |
| 3 线制电压信号 | 0~10 V | |
| 数字输出 | RS 485 Modbus | |
| 精度 | 0.25 % FSO BFSL | |
| 温漂特性 | 温漂系数 | ≤ ± 0.7% FSO |
| 补偿范围 | -20 … 85 °C | |
工作温度 | 介质 | -40 … 125 °C |
| 环境 | -30 … 70 °C | |
| 储存 | -40 … 85 °C | |
电气保护 | 短路保护 | 永久 |
| 反极性保护 | 无损害，但不工作 | |
| 电磁兼容 | 射频保护符合EN 61326 | |
材料 | 压力接口/壳体 | 不锈钢 1.4404 (316 L) |
| 显示壳体 | 聚碳酸酯（polycarbonate ） | |
| 密封件 | 标准：FKM 可选：焊接式其他请咨询 | |
显示 | 显示范围 | -1999 ... +9999 |
| 显示精度 | 0.1 % ± 1 位 | |
| 数字阻尼 | 0.3 … 30 sec (可调) | |
| 测量值更新 | 0.0 … 10 s (可调) | |
| 防护等级 | IP 65 | |
| 安装位置影响 | 校调时采取垂直向下的安装方式 | |
| 重量 | 约160g（取决于压力接口） | |
| 电气连接 | M12×1金属（5针） | |
| 机械稳定性 | 抗震 | 10g RMS（25...2000Hz) |
| 抗冲击 | 500g / 1ms | |
| 量程 | |||||||||
| 额定量程 | |||||||||
| 表压 bar | 1 | 1.6 | 2.5 | 64 | 2.5 | 10 | 16 | 25 | 40 |
| 绝压 bar | 1 | 1.6 | 2.5 | 64 | 2.5 | 10 | 16 | 25 | 40 |
| 最大过压 bar | 5 | 10 | 10 | 20 | 40 | 40 | 80 | 80 | 105 |
| 破裂压力 bar | 7.5 | 15 | 15 | 25 | 50 | 50 | 120 | 120 | 120 |
| 电气连接 | ||||

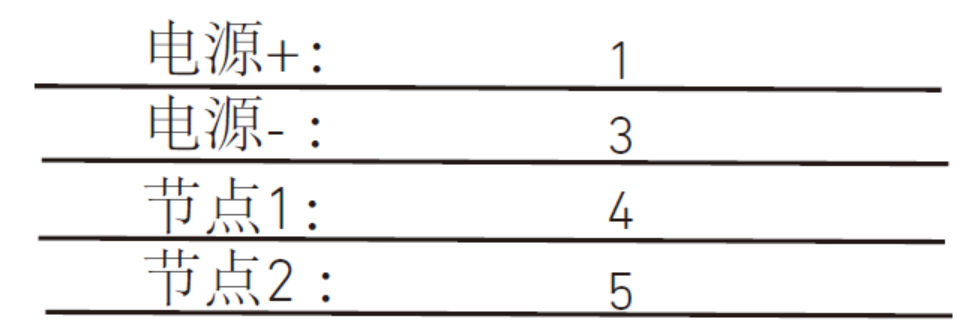

| 输出信号 | 接线图 | 电气连接 | 功能/信号线 | |

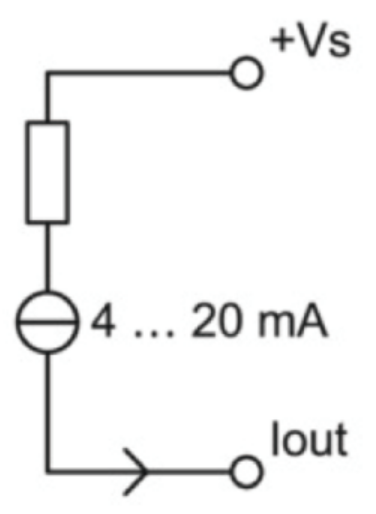

4...20mA(2 线制） |  |  |  | |
0...10V(3 线制） |  | | | |

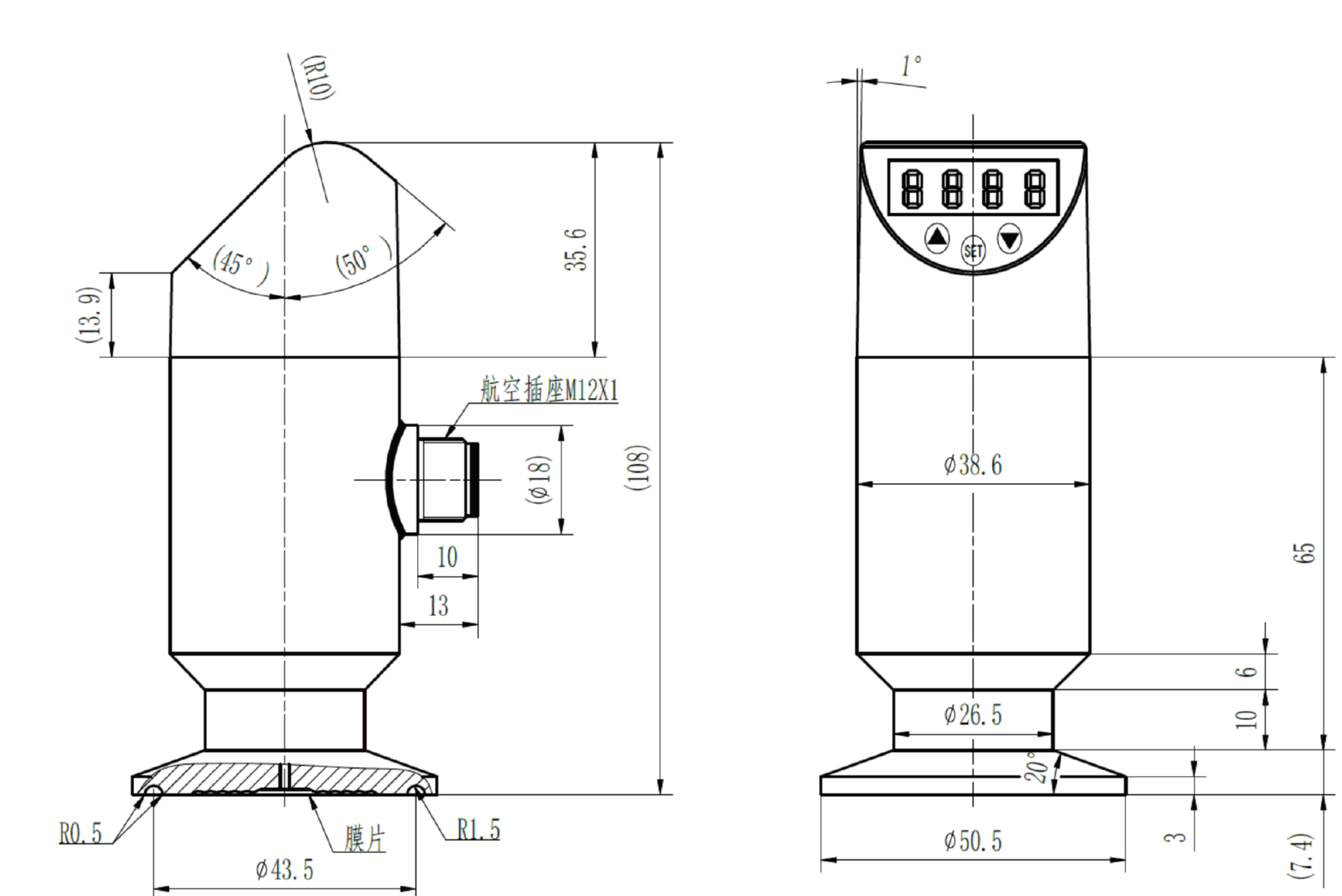

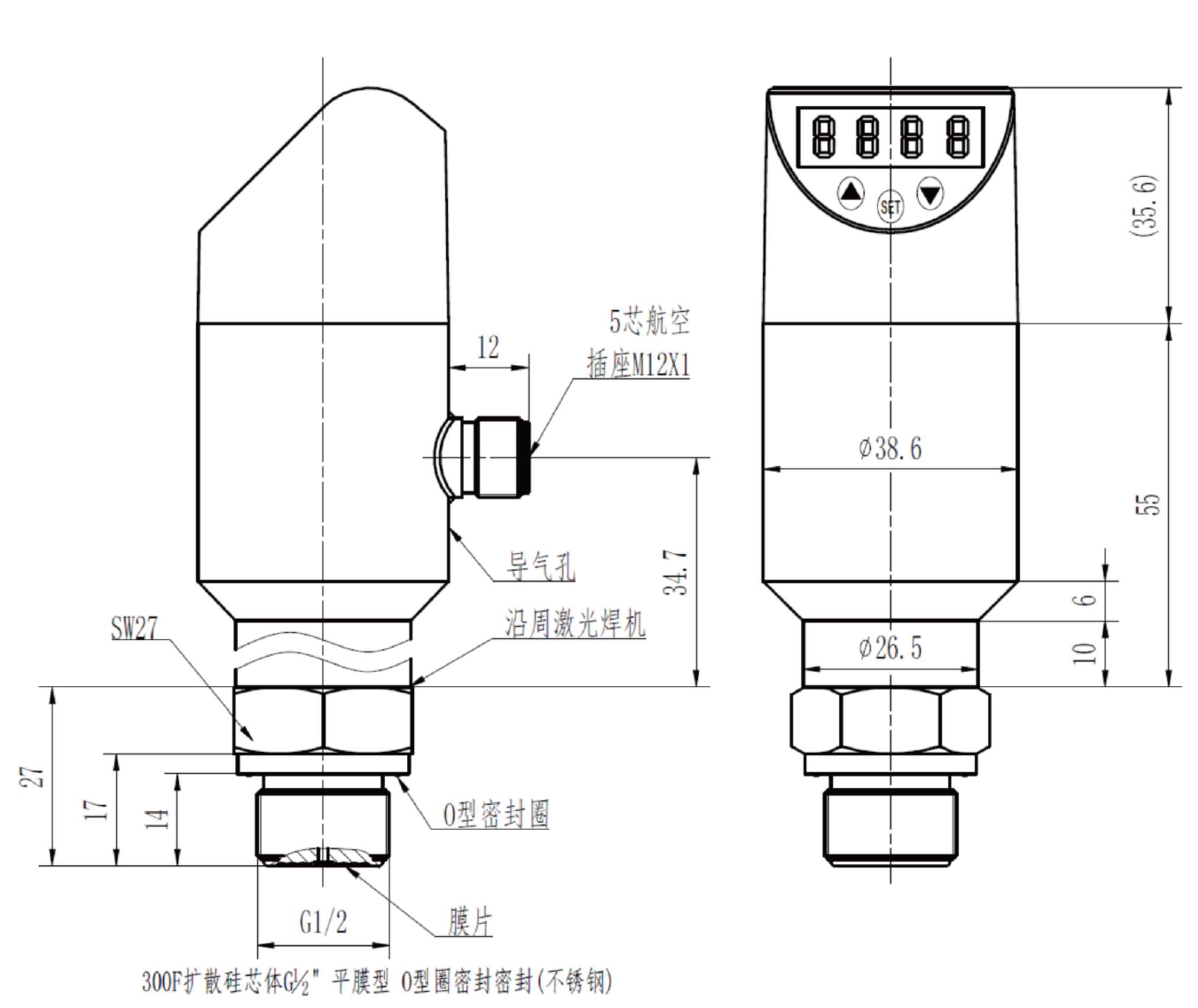

| 尺寸图 |
| （单位：mm） |
|
